연삭기능사 2003년 2회 기출문제

2003-07-20 시행 · 57문항

이 회차 문제 풀기 →
1번
절삭가공시 급속귀환 운동을 하는 공작기계는?
  1. ① 선반
  2. ② 밀링 머신
  3. ③ 셰이퍼
  4. ④ 드릴링 머신
정답 확인

정답 ③

2번
밀링 머신의 종류가 아닌 것은?
  1. ① 만능 밀링 머신
  2. ② 생산형 밀링 머신
  3. ③ 플레이너형 밀링 머신
  4. ④ 슬로터형 밀링 머신
정답 확인

정답 ④

3번
절삭가공에서 절삭제의 사용 목적 중 틀린 것은?
  1. ① 공구의 냉각을 돕는다.
  2. ② 공구와 칩의 친화력을 돕는다.
  3. ③ 공작물의 냉각을 돕는다.
  4. ④ 가공물의 표면을 방청한다.
정답 확인

정답 ②

4번

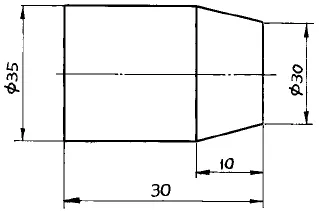

선반에서 테이퍼 가공할 때 복식공구대의 tanθ의 값은?
연삭기능사 2003년 2회 4번 문제 그림
  1. ① 0.25
  2. ② 0.08
  3. ③ 0.5
  4. ④ 0.17
정답 확인

정답 ①

5번
래핑 작업에 사용하는 랩의 재료가 아닌 것은?
  1. ① 고속도강
  2. ② 알루미늄
  3. ③ 주철
  4. ④ 동
정답 확인

정답 ①

6번
블록 게이지를 취급하는 데 주의 사항이 아닌 것은?
  1. ① 먼지가 없고 건조한 실내에서 사용할 것
  2. ② 목재나 천 가죽 위에서 취급할 것
  3. ③ 측정면은 필히 잘 세탁된 깨끗한 천이나 가죽 등으로 닦 을 것
  4. ④ 접착제가 묻었을 경우 스크레이퍼나 고운 줄로 제거한 후 사용할 것
정답 확인

정답 ④

7번
수나사의 유효지름을 측정하는 데, 사용되는 공구가 아닌 것 은?
  1. ① 나사마이크로 미터
  2. ② 삼선법
  3. ③ 광선정반
  4. ④ 공구 현미경
정답 확인

정답 ③

8번
연삭 숫돌의 표시가 WA 60K mV로 나타났을 때 이중 K가 의미하는 것은?
  1. ① 숫돌입자
  2. ② 입도
  3. ③ 조직
  4. ④ 결합도
정답 확인

정답 ④

9번
2줄홈의 드릴에서 날 끝점(drill point) 부분의 모양은?
  1. ① 직선이다.
  2. ② 3각형이다.
  3. ③ 곡선이다.
  4. ④ 4각형이다.
정답 확인

정답 ①

10번
연강의 거친 다듬질에 사용되는 평 스크레이퍼의 날끝각도 는?
  1. ① 80°
  2. ② 100°
  3. ③ 120°
  4. ④ 150°
정답 확인

정답 ①

11번
모듈 M=3, 기어잇수 Z=32의 표준스퍼어기어를 가공하려 한 다. 소재의 직경은 얼마가 가장 적당한가?
  1. ① ø96mm
  2. ② ø99mm
  3. ③ ø102mm
  4. ④ ø108mm
정답 확인

정답 ③

12번
기계 공장에 있어서 작업화의 바닥으로서 가장 적당한 것 은?
  1. ① 고무
  2. ② 비닐
  3. ③ 쇠
  4. ④ 가죽
정답 확인

정답 ④

13번
철도차량의 바퀴 둘레를 깎는 것이며, 좌우 양쪽의 바퀴를 동시에 가공하는 선반은?
  1. ① 탁상 선반
  2. ② 차륜 선반
  3. ③ 수직 선반
  4. ④ 모방 선반
정답 확인

정답 ②

14번
선반 작업에서 방진구를 사용하는 경우는 보통 공작물의 길 이가 지름의 몇 배 이상일 때인가?
  1. ① 6배
  2. ② 10배
  3. ③ 15배
  4. ④ 20배
정답 확인

정답 ④

15번
작업 안전사항으로 가장 타당한 것은?
  1. ① KS규격의 안전색에서 주황은 금지를 표시한다.
  2. ② 비상통로를 사용하지 않을 때에는 재료, 제품을 쌓아 두 어도 좋다.
  3. ③ KS규격의 안전색에서 노랑은 주의를 표시한다.
  4. ④ 차량이 통행하는 넓은 통로에서는 작업을 해도 된다.
정답 확인

정답 ③

16번
절삭작업에서 빌트업 에지를 감소시킬 수 있는 방법에 해당 되지 않는 것은?
  1. ① 절삭속도를 빠르게 한다.
  2. ② 마찰계수가 작은 초경합금 공구를 사용한다.
  3. ③ 공구 상면의 경사각을 매우 작게한다.
  4. ④ 윤활성이 좋은 절삭유제를 사용한다.
정답 확인

정답 ③

17번
선반에서, 심봉의 종류에 속하지 않는 것은?
  1. ① 표준 심봉
  2. ② 팽창식 심봉
  3. ③ 수축식 심봉
  4. ④ 조립식 심봉
정답 확인

정답 ③

18번
수치제어 방식중 선반가공에 주로 사용되는 것은?
  1. ① 직선절삭 수치제어
  2. ② 위치결정 수치제어
  3. ③ 윤곽절삭 수치제어
  4. ④ 연속절삭 수치제어
정답 확인

정답 ①

19번
플레이너에서 공작물을 지지하는 부분은?
  1. ① 크로스레일
  2. ② 기둥
  3. ③ 공구대
  4. ④ 테이블
정답 확인

정답 ④

20번
표준 테이퍼 게이지의 종류에 해당되지 않는 것은?
  1. ① 브라운샤프 테이퍼
  2. ② 인터내셔널 테이퍼
  3. ③ 자르노 테이퍼
  4. ④ 쟈콥스 테이퍼
정답 확인

정답 ②

21번
블록게이지(block gauge)의 제작에 가장 많이 사용되는 정 밀입자 가공 방식은?
  1. ① 호닝
  2. ② 래핑
  3. ③ 방전가공
  4. ④ 슈퍼피니싱
정답 확인

정답 ②

22번
선반에서 백기어를 설치하는 가장 적당한 목적은?
  1. ① 소비동력을 줄이기 위하여
  2. ② 주축의 회전수를 높이기 위하여
  3. ③ 저속 강력 절삭을 하기 위하여
  4. ④ 가공시간을 단축하기 위하여
정답 확인

정답 ③

23번
수용성 절삭유에 속하지 않는 것은?
  1. ① 에멀션형
  2. ② 솔류블형
  3. ③ 솔류션형
  4. ④ 극압유
정답 확인

정답 ④

24번
선반의 부속품과 부속장치에 속하지 않는 것은?
  1. ① 돌림판과 돌리개
  2. ② 맨드릴
  3. ③ 방진구
  4. ④ 브로치
정답 확인

정답 ④

25번
수직 밀링머신에서 넓은 평면을 능률적으로 가공 하는데 적 당한 커터는?
  1. ① 엔드밀
  2. ② 홈커터
  3. ③ 메탈소오
  4. ④ 정면커터
정답 확인

정답 ④

26번
절삭속도 100m/min, 밀링커터의 날수를 14, 지름 100mm, 1날당 이송을 0.2mm로 하면 테이블 1분간의 이송량은 몇 mm/min 정도 인가?
  1. ① 223
  2. ② 318
  3. ③ 420
  4. ④ 891
정답 확인

정답 ④

27번
다음 밀링머신 중 특수 밀링 머신에 해당되는 것은?
  1. ① 수평 밀링머신
  2. ② 모방 밀링머신
  3. ③ 만능 밀링머신
  4. ④ 생산 밀링머신
정답 확인

정답 ②

28번
측정기기 중 삼각법을 이용하여 각도의 측정이나 기울기를 정밀하게 측정하는 것은?
  1. ① 공구현미경
  2. ② 사인바
  3. ③ 정밀수준기
  4. ④ 공기 마이크로미터
정답 확인

정답 ②

29번
절삭공구의 재료 중 W, Ti, Ta 등의 탄화물 분말을 Co나 Ni 분말과 혼합하여 프레스로 성형 후 1400℃ 이상의 고온에서 소결한 것으로 고온 고속 절삭에서 높은 경도를 유지하므로 절삭공구 재료로 뛰어난 특징이 있는 것은?
  1. ① 초경합금
  2. ② 세라믹
  3. ③ 다이아몬드
  4. ④ 고속도강
정답 확인

정답 ①

30번
슬로터를 설명한 것 중 틀린 것은?
  1. ① 세이퍼를 직립형으로 한 공작기계이다.
  2. ② 램을 적당한 각도로 기울일 수 있다.
  3. ③ 테이블은 베이스 위에서 전후, 좌우로 이송된다.
  4. ④ 원형테이블은 선회하지만, 분할 절삭이 불가능하다.
정답 확인

정답 ④

31번
선반의 기본 작업의 종류를 열거한 것이다. 잘못된 것은?
  1. ① 기어 깎기
  2. ② 원통 깎기
  3. ③ 널링 깎기
  4. ④ 곡면 깎기
정답 확인

정답 ①

32번
선반에 부착된 체이싱 다이얼(chasing dial)의 용도는?
  1. ① 드릴링 할 때 사용한다.
  2. ② 널링 할 때 사용한다.
  3. ③ 나사 절삭을 할 때 사용한다.
  4. ④ 모방 절삭을 할 때 사용한다.
정답 확인

정답 ③

33번
Fe-Co-Mo계 또는 Fe-Co-W계의 합금으로 1100℃ 부근에 서 단련하고 1200∼1250℃에서 담금질 후 600℃에서 2∼3 시간 뜨임한 절삭공구 재료는?
  1. ① 탄소 공구강
  2. ② 시효 경화 합금
  3. ③ 초경 합금
  4. ④ 합금 공구강
정답 확인

정답 ②

34번
도면에 ø4H7로 표기된 구멍을 가공하기 위해 가장 적당한 공구는?
  1. ① 펀치
  2. ② 원줄
  3. ③ 탭
  4. ④ 리머
정답 확인

정답 ④

35번
보통 선반에서 주요부 구성에 속하지 않는 것은?
  1. ① 베드(Bed)
  2. ② 주축대(Head stock)
  3. ③ 심압대(Tail stock)
  4. ④ 니(Knee)
정답 확인

정답 ④

36번
이중 웜이 잇수 30개의 웜기어와 물릴 때의 속도비는?
  1. ① 1 : 10
  2. ② 1 : 15
  3. ③ 1 : 45
  4. ④ 1 : 30
정답 확인

정답 ②

37번
다음 그림과 같은 리벳이음의 명칭은?
연삭기능사 2003년 2회 37번 문제 그림
  1. ① 1줄 겹치기 리벳이음(평행형)
  2. ② 1줄 겹치기 리벳이음(지그재그형)
  3. ③ 2줄 겹치기 리벳이음(평행형)
  4. ④ 2줄 겹치기 리벳이음(지그재그형)
정답 확인

정답 ③

38번
흰색의 금속으로 상온에서 강자성체이며, 내식성 및 내열성 이 크므로 화학공업, 식품공업, 화폐, 도금등에 널리 쓰이는 금속은?
  1. ① 크롬
  2. ② 니켈
  3. ③ 화이트 메탈
  4. ④ 은
정답 확인

정답 ②

39번
담금질에 의하여 생긴 내부응력을 제거하여 안전상태로 하 기 위하여 A1 변태점 이하로 가열 냉각함으로써 인성을 부 여하는 열처리 방법은 ?
  1. ① 담금질(Quenching)
  2. ② 풀림(Anealing)
  3. ③ 불림(Normalizing)
  4. ④ 뜨임(Tempering)
정답 확인

정답 ④

40번
상온가공의 장점을 설명한 것 중 맞는 것은?
  1. ① 균일한 재질을 얻을 수 있다.
  2. ② 적은 힘으로 가공도를 높일 수 있다.
  3. ③ 치수 정밀도를 높일 수 있다.
  4. ④ 강괴 중의 기공이 압착된다.
정답 확인

정답 ③

41번
일반적으로 정밀 공작기계의 밑면이 받는 하중은?
  1. ① 압축하중
  2. ② 인장하중
  3. ③ 충격하중
  4. ④ 비틀림하중
정답 확인

정답 ①

42번
나사의 풀림 방지법이 아닌 것은?
  1. ① 철사에 의한 방법
  2. ② 로크너트에 의한 방법
  3. ③ 와셔를 사용하는 방법
  4. ④ 사각너트에 의한 방법
정답 확인

정답 ④

43번
나사에서 리드(lead)란?
  1. ① 나사가 1회전했을때 축 방향으로 이동한 거리
  2. ② 나사가 1회전했을때 나사산의 1점의 원주상 이동한 원주 거리
  3. ③ 암나사가 2회전했을때 축방향으로 이동한 거리
  4. ④ 나사산의 높이
정답 확인

정답 ①

44번
비철금속 구리(Cu)가 다른 금속 재료와 비교해 우수한 것 중 틀린 것은?
  1. ① 연하고 전연성이 좋아 가공하기 쉽다.
  2. ② 전기 및 열전도율이 낮다.
  3. ③ 아름다운 색을 띠고 있다.
  4. ④ 구리합금은 철강 재료에 비하여 내식성이 좋다.
정답 확인

정답 ②

45번
다음 중 동력 전달 방식이 다른 것은?
  1. ① 기어
  2. ② 벨트
  3. ③ 체인
  4. ④ 로프
정답 확인

정답 ①

46번
수나사의 크기는 무엇으로 표시하는가?
  1. ① 골 지름
  2. ② 안 지름
  3. ③ 바깥지름
  4. ④ 유효 지름
정답 확인

정답 ③

47번
다음 설명 중 핀(Pin)의 용도가 아닌 것은?
  1. ① 핸들과 축의 고정용으로 사용
  2. ② 너트의 풀림 방지용으로 사용
  3. ③ 보울트의 마모 방지용으로 사용
  4. ④ 맞추는 부분의 위치 결정용으로 사용
정답 확인

정답 ③

48번
다음 그림과 같은 스프링에서 스프링 상수는 얼마인가? (단, k1=3kg/cm, k2=2kg/cm, k3=5kg/cm 이다.)
  1. ① 8.5kg/cm
  2. ② 5kg/cm
  3. ③ 6.2kg/cm
  4. ④ 5.83kg/cm
정답 확인

정답 ③

49번
탄소강의 설명 중 적절하지 못한 것은?
  1. ① 탄소강은 Fe와 Cu의 합금이다.
  2. ② 0.0218 - 2.11% 탄소를 함유하고, 가단성을 가지고 있 는 2원 합금이다.
  3. ③ 공석강, 아공석강, 과공석강으로 분류된다.
  4. ④ 모든 강의 기본이 되는 것으로 탄소강, 보통 탄소강이라 고도 부른다.
정답 확인

정답 ①

50번
탄성 변형하고 있는 재료의 내부에 그 변형에 필요한 일량 과 같은 양의 에너지가 축적되고 있는데 이 에너지를 무엇 이라 하는가?
  1. ① 열 에너지
  2. ② 소성 에너지
  3. ③ 탄성 에너지
  4. ④ 충격 에너지
정답 확인

정답 ③

51번
다음 중 일점쇄선이 사용되지 않는 경우인 것은?
  1. ① 특수한 가공을 실시하는 부분을 표시하는 선
  2. ② 기어나 스프로킷 등의 이 부분에 기입하는 피치선이나 피치원 표시하는 선
  3. ③ 공구 지그 등의 위치를 참고로 표시하는 선
  4. ④ 보이지 않은 부분을 나타내기 위하여 쓰는 선
정답 확인

정답 ④

52번
헐거운 끼워 맞춤인 경우 구멍의 최소 허용치수에서 축의 최대 허용치수를 뺀 값은?
  1. ① 최소 틈새
  2. ② 최대 틈새
  3. ③ 최소 죔새
  4. ④ 최대 죔새
정답 확인

정답 ①

53번
다음 가공 방법과 약호가 올바르게 짝지어진 것은?
  1. ① 보링 가공 : PH
  2. ② 랩 다듬질 : RD
  3. ③ 리밍 다듬질 : FR
  4. ④ 줄 다듬질 : FC
정답 확인

정답 ③

54번
그림과 같이 나타낸 것은 무슨 베어링인가?
연삭기능사 2003년 2회 54번 문제 그림
  1. ① 원통 롤러 베어링
  2. ② 원추 롤러 베어링
  3. ③ 레디얼 볼 베어링
  4. ④ 드러스트 볼 베어링
정답 확인

정답 ①

55번
보기 도면의 10 이란 숫자 해독으로 올바른 것은?
  1. ① 10 mm 만 표면처리
  2. ② 50 mm 에 ø10h6 로 가공
  3. ③ 10 mm 만 ø10h6 로 가공
  4. ④ 10 mm 만 제외하고 ø10h6 가공
정답 확인

정답 ③

58번
보기와 같이 물체의 구멍, 홈 등 특정 부위만의 모양을 도 시하는 투상도의 명칭은?
연삭기능사 2003년 2회 58번 문제 그림
  1. ① 보조 투상도
  2. ② 국부 투상도
  3. ③ 전개 투상도
  4. ④ 회전 투상도
정답 확인

정답 ②

60번
도면에서 전체길이( )의 치수로 가장 적합한 것은?
연삭기능사 2003년 2회 60번 문제 그림
  1. ① 36
  2. ② 42
  3. ③ 66
  4. ④ 72 종이 문제집이 아닌 인터넷으로 문제를 풀고 자동으로 채점하며 모의고사, 오답 노트, 해설까지 제공하는 무료 기출문제 학습 프 로그램으로 실제 시험에서 사용하는 OMR 형식의 CBT를 제공합 니다. PC 버전 및 모바일 버전 완벽 연동 교사용/학생용 관리기능도 제공합니다. 에서 확인하세요.
정답 확인

정답 ③
