신재생에너지발전설비기능사 2015년 1회 기출문제

표준시험조건 - 1000W/m^2 세기의 수직 복사 에너지 - 태양전지 모듈의 표면온도 25℃를 기준으로 허용 오차 ±2℃ - AM(대기질량정수) 1.5

다결정 모듈이 단결정 모듈보다 제조공정이 간단하며 제조원가 도 낮다.

1.실리콘입자(규소)돌에서 추출 - 2.잉곳(순수한 규소덩어리 김 밥모양),-3.웨이퍼슬라이스(김밥모양 잉곳을 매우 얇게 잘라 평 탄화작업(연마)을 마친 상태 원래는 이게 반도체 공정에서의 웨 이퍼 입니다.) -4. 태양전지 셀

태양전지 모듈의 기대수명은 보통 20년 이상이다.

인버터의 주요기능 - 전압·전류 제어기능 - MPPT 제어기능 - 계통연계 보호기능 * MIPPT는 오타인것 같습니다.

태양광 발전시스템의 기기설치 공사는 어레이, 접속함, PCS, 분 전반 설치공사로 나누어 시공한다. 그러므로 인버터는 분전반과는 별도로 설치하고 분전반에는 차 단기, 피뢰소자, 전압계 등을 설치한다. 아래와 같은 오류 신고가 있었습니다. 여러분들의 많은 의견 부탁 드립니다. 추후 여러분들의 의견을 반영하여 정답을 수정하도록 하겠습니 다. [오류 신고 내용] 분반전에는 차단기, 피뢰소자, 전압계 등을 설치한다고 표시해주 셧는데요 그렇게 되면 정답은 인버터가 아닌가요?? [오류신고 반론] 인버터는 분전반과는 "별도"로 설치하고 분전반에는 차단기, 피뢰소자, 전압계 등을 설치한다. 인버터 맞아유

저낙차 수차 : 카플란, 프란시스 수차 중낙차 수차 : 프로펠러, 카플란, 프란시스 수차 고낙차 수차 : 펠톤 수차

독립형 시스템용 축전지에는 가격이 저렴하고 제작이 쉬운 납축 전지를 주로 사용한다.

축전지용량 = 방전전류 X 방전시간 50÷2

전선로에 침입하는 이상 전압의 높이를 완화하고 파고치를 저하 시키는 장치는 서지업서버이다. 조금 쉽게외울라면 태양광발전시스템에서 파고치를 저하시키는 데 사용하는장치는 소지섭서방이라고 외워요 그러면 외우기훨신쉬울꺼에요

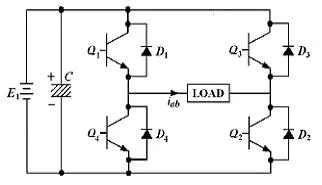

전류형 인버터는 평활용 콘덴서 대신에 리액터를 사용하는데, 인버터측에서 보면 고 임피던스 직류 전류원으로 볼 수 있다.

경사각 조건은 없으며, 시험광원과 모듈의 표면은 수직이어야 한다.

자기방전은 축전지가 부하에 연결되지 않아도 방전을 일으키는 화학작용으로 낮을수록 좋다.

전력량계는 인버터를 지나 계통 즉 공공전력으로 들어갈때 공공 전력 전에 설치되어있습니다..생산된 전기를 계통으로 보낼시에 전력량을 측정하기 위함입니다.

인버터는 전압 변동률이 작게 안정적으로 변환해줘야 한다.

전압을 증가시키려면 직류 연결을 전류를 증가시키려면 병렬 연결을 해야한다.

음영이 발생하면 발전량 저하와 동시에 저항에 의한 발열을 일 으키는데 이를 방지하기 위한 다이오드는 바이패스 다이오드이다.

바이패스 다이오드는 음영이 생겼을때의 모듈 발열로 인한 열점 현상을 방지하기 위한 장치이다.

모듈의 최대출력 = 최대출력 동작전압 X 최대출력 동작전류 = 100V * 50A = 5000W

400V 미만 저압용 접지공사는 제3종 접지공사를 한다. [2021년 변경된 KEC 규정에 따라서 종별 접지 문제는 출제되지 않습니다. 참고용으로만 이용 부탁 드립니다.]

태양전지 모듈은 최대사용전압 1.5배의 직류전압 또는 1배의 교 류전압을 10분간 시험전압을 인가한다.

전력량계 동작확인은 모든 설치작업이 끝난 상태에서 가능합니 다..

합성수지관 공사에서 관의 지지점 간 거리는 1.5m 이하로 한다.

인버터 에 지나치게 큰 직류분은 승압용 변압기에 악영향을 미 치기 때문에 직류분이 많은 인버터는 고려할 사항이 아니다.

지중함의 내부는 조명 및 세척이 가능한 장치를 시설할 것 >>> 설비기술 판단기준(제137조)에 나와있지 않은 내용이므로 틀린 내용이다.

관통부분의 충전재는 난연성,내화성,내열성인것을 사용하며, 화 재발생시 다른설비로 화재가 확대되지 않도록 하고, 관통부를 통하여 연기가 방충되지 않도록 하여야한다.

태양광발전시스템 전기시공 체크리스트 - 어레이 설치방향, 인버터 출력전압, 모듈 개방전압, 기후 용 량, 개방전압, 단락전류 등

태양전지 모듈의 단락전류를 측정하는 계측기는 직류 전류계이 다.

자기융착 절연테이프의 열화를 방지하기 위해 위에 다시 "보호 테이프"로 감아야한다.

전압강하는 2%:접속함~인버터사이의 퍼센트 3%:모듈~인버터 입력단,인버터 출력단~계통연계점 배선길이가 60m초과 120m이하 = 5% 120m초과 200m이하 = 6% 200m초과 = 7% 입니다..

무정전의 상태에서도 문을 열고 점검할 수 있다.

태양광발전시스템의 계측, 표시의 목적은 감시, 홍보, 시스템 종합평가를 위한 계측이다.

신재생에너지발전설비기능사 과전압 상태가 되면 즉시 인버터는 정지해야 한다..즉 MC는 OFF상태여야 한다

자가용 태양광발전설비의 정기검사 시행기관은 한국전기안전공 사이다.

아래와 같은 오류 신고로 인하여 정답을 4번에서 2번으로 수정 하였습니다. 여러분들의 많은 의견 부탁 드립니다. 구리, 인듐, 갈륨, 셀레늄으로 구성된 CIGS 태양전지이다.

1000lx 이상이다.

분산형 전원발전설비는 연계하고자 하는 지점의 계통전압이 ±4% 이상 변동되지 않도록 연계한다.

녹음장치는 없다.

설비의 가격은 보수점검을 위한 점검계획 수립시에는 고려해야 할 사항으로 거리가 멀다.

개방전압 측정은 직류전류계가 아닌 직류전압계로 한다.

축전지 충방전에 의한 손실은 설치환경보다는 기계적 특성에 따 른 손실로 볼 수 있다.

인버터 절연성능시험 항목 - 절연저항시험 - 내전압시험 - 감전보호시험 - 절연거리시험

신재생에너지발전설비기능사 최대 사용전압의 1.5배의 직류전압과 1배의 교류전압이다.

태양광에 의한 열화는 20년 이상 버틸 수 있기 때문에 다른 요 인들에 비해 수명과 가장 관계가 적다.

태양전지 어레이의 개방전압 측정 목적은 태양전지 어레이의 각 스트링의 개방전압을 측정하여 개방전압의 불균일에 따라 동작 불량의 스트링이나 태양전지 모 듈의 검출 및 직렬 접속선의 결선 누락사고 등을 검출하기 위해 측정해야 한다.

모듈에 차광막을 씌워서 태양광을 차폐해야한다.

절연저항 측정은 육안 점검항목이 아니다. 절연저항 측정은 육안점검 항목이 아닌 측정점검(테스터기) 항목 이다.

인버터에 과온 발생 시 인버터 팬을 점검 후 재운전을 시도한 다.

절연저항을 측정해야하며, 절연전류는 측정하지 않는다.

업무계획서는 설비 성능검사 신청 첨부서류이다.

1,2,3은 화석에너지원이다.

아파트 현관(3분 이내 소등) 숙박업 객실의 입구는 1분 이내 소등

설비에 대한 단가변동이 있다고 해서 설비인증 심사기준을 다시 확인하지 않는다. 신재생에너지발전설비기능사 아래와 같은 오류 신고가 있었습니다. 여러분들의 많은 의견 부탁 드립니다. 추후 여러분들의 의견을 반영하여 정답을 수정하도록 하겠습니 다. 참고로 정답 변경은 오류 신고 5회 이상일 경우 수정합니다. [오류 신고 내용] 제가 보고있는 책에서는 4번이라는데요? [오류신고 반론] 시대에듀 2020 책에는 3번이 정답이라고 나와있습니다. [오류신고 반론] 시대고시기획은 정답3번으로 나와요

발전사업자의 허가권자는 산업통상자원부 장관 임 답) 2번 , 2번은 개발 이용 보급 촉진법에 해당되지 않는 내용 으로 신재생 발전사업자 허가에 관해 허가권자는 3천kw초과는 산업통상자원부장관 3천미만은 도지사(광역단체장) 입니다.

태양광발전설비의 경우 하자보증기간은 3년이다.

저항을 감소시키면 전기적 부분에서 효율적이다 1번의 경우 "감소"가 아닌 "증가"라는 단어를 사용해야 한다 접속부분의 전기저항을 증가시키지 말아야 한다..

기후변화의 심각성을 인식하고 일상생활에서 에너지를 절약하여 온실가스와 오염물질의 발생을 최소화하는 생활을 녹색생활이라 고 한다.

[기존] 안전공사 및 대행사업자의 경우 용량 1000kW 미만의 태양광발 전설비를 대행가능하다. 개인은 250kW 미만이다. [변경후] 21년6월 부터 태양광 안전관리 대행 범위 1MW→3MW 확대 21년 6월부터 개정이 되었지만, 단 조건이 붙습니다.(원격 감시.제어 기능을 가춘 경우 3,000kw 미만 이지만, 그러하지 않을 경우는 용량 1000kw 미만)

전기판매사업자와 전기사용자 간의 권리의무 관계와 책임에 관 한 사항이 명확하게 규정되어 있을 것 신재생에너지발전설비기능사 카페, 블로그 등의 업로드 및 개인적 활용 이외에 문서의 수정 및 DB 저장, 기타 금전적 이익을 취하는 일체의 행위를 금지 합니다. 인터넷으로 종이 없이 문제를 풀고 자동채점하는 프로그램으로 워드, 컴활, 기능사 등의 상설검정에서 사용하는 실제 프로그램 방식입니다. 해설을 제공하며 PC 버전 및 모바일 버전 완벽 연동 교사용/학생용 관리기능도 제공합니다. 에서 확인하세요.
