1번
배관 도장할 때의 주의사항으로 잘못된 것은?
- ① 도료의 성분을 충분히 이해하고 사용법에 따라서 잘 교반 한다.
- ② 한 번에 두껍게 바르지 말고 수회에 걸쳐서 바르며 건조 는 매회 충분해 해준다.
- ③ 도료가 완전히 건조할 때까지는 직사일광을 피한다.
- ④ 저온 다습한 곳에서 도장 시에는 직사일광도 무방하다.
정답 확인
정답 ④
배관기능사 2013년 1회 기출문제
2013-01-27 시행 · 54문항
이 회차 문제 풀기 →2번
50kg의 소금물을 10℃에서 50℃까지 높이는데 필요한 열량 은 몇 kcal 인가? (단, 소금물의 비열은 1.2 kcal/kg·℃ 이 다.)
- ① 240
- ② 300
- ③ 2400
- ④ 3000
정답 확인
정답 ③
3번
중앙식 급탕법에서 직접가열식이 간접가열식에 비하여 우수 한 점은?
- ① 열효율이 좋다.
- ② 대규모 설비에 적합하다.
- ③ 보일러의 수명이 길어진다.
- ④ 증기가 순환하므로 스케일이 적다.
정답 확인
정답 ①
4번
펌프, 압축기 등이 설치되어 있는 배관계의 진동을 억제하기 위해 설치하는 지지장치로 가장 적합한 것은?
- ① 파이프 슈
- ② 스토퍼
- ③ 브레이스
- ④ 리지드 행거
정답 확인
정답 ③
5번
루프 통기방식에 관한 설명 중 틀린 것은?
- ① 루프 통기방식은 배수관내에서 압력변동이 많이 발생된다 고 예상되는 경우에 적합하다.
- ② 최상류의 기구 배수관이 배수 수평 분기관에 접속된 직후 의 하류측에 통기관을 세운다.
- ③ 배수 수평 분기관이나 기구 배수관을 거쳐 각 트랩의 봉 수를 간접적으로 보호하는 것이다.
- ④ 각개 통기관을 생략하고 있으므로 자기사이펀 작용이 발 생하기 쉬운 기구에는 자기사이펀 작용을 막기 위한 통기 장치가 필요하다.
정답 확인
정답 ①
6번
성상이 분말로 다른 무기산에 비해 취급이 용이하고 비교적 저온(40℃이하)에서도 칼슘, 마그네슘 등 물의 경도 성분을 용해하는 능력이 뛰어나 수도설비 세정제에 적당한 것은?
- ① 설퍼민산
- ② 수산화나트륨
- ③ 탄산나트륨
- ④ 암모니아
정답 확인
정답 ①
7번
펌프 배관에 대한 설명 중 틀린 것은?
- ① 흡입관은 되도록 짧게 하고 굴곡 부분이 되도록 적게 하 여야 한다.
- ② 수평관에서 관경을 바꿀 경우, 동심 리듀서를 사용해서 파이프내 공기가 차지 않도록 한다.
- ③ 풋 밸브는 동수위면보다 흡입 관경의 2배 이상 물속에 들 어 가야 한다.
- ④ 흡입쪽의 수평관은 펌프 쪽으로 올림 구배를 한다.
정답 확인
정답 ②
8번
전기설비에 차단장치를 설치하는 이유와 가장 관계가 적은 것은?
- ① 감전 방지
- ② 화재 방지
- ③ 붕괴 방지
- ④ 누전 방지
정답 확인
정답 ③
9번
가스용접 장치에서 압력조정기 취급상 주의사항으로 틀린 것 은?
- ① 조정기를 견고하게 설치한 다음 가스누설 여부를 냄새로 점검한다.
- ② 압력지시계가 잘 보이도록 설치하며 유리가 파손되지 않 도록 주의한다.
- ③ 조정기를 취급할 때에는 기름이 묻은 장갑 등을 사용해서 는 안된다.
- ④ 압력조정기의 설치구 방향에는 아무런 장애물이 없어야 한다.
정답 확인
정답 ①
11번
펌프에 발생되는 현상 중 수격작용의 방지책으로 틀린 것 은?
- ① 완폐 체크밸브를 토출구에 설치하고 밸브를 적당히 제어 한다.
- ② 플라이휠을 설치하여 펌프 속도의 급변을 막는다.
- ③ 관경을 적게 하고 관내유속을 크게 한다.
- ④ 관로에 조압수조를 설치한다.
정답 확인
정답 ③
12번
보일러마력이라 함은 100℃의 물 15.65kg을 1시간 동안에 100℃의 증기로 만들 수 있는 능력이다. 이것을 열량으로 환산하면 약 얼마인가?
- ① 8345 kcal/h
- ② 8435 kcal/h
- ③ 12500 kcal/h
- ④ 53900 kcal/h
정답 확인
정답 ②
13번
압축공기 배관의 부속장치 중 수분이나 윤활유를 공기나 가 스에서 분리 제거하는 분리기의 설치위치로 가장 적합한 곳 은?
- ① 후부 냉각기의 바로 다음
- ② 중간 냉각기와 후부 냉각기 사이
- ③ 중간 냉각기의 바로 앞
- ④ 압축공기 배관장치 맨 끝부분
정답 확인
정답 ②
14번
위생도기의 KS 표시 기호 중 틀린 것은?
- ① 대변기 : C
- ② 소변기 : U
- ③ 대변기 세척용 탱크 : T
- ④ 청소용 수채 : W
정답 확인
정답 ④
15번
가스 사용시설의 배관 시설기준에 대한 설명으로 잘못된 것 은?
- ① 가스계량기(30m3/h 미만인 경우) 설치 높이는 바닥으로 부터 1.6m 이상 2m 이내에 설치한다.
- ② 배관의 이음부(용접이음매는 제외)와 전기계량기 및 전기 개폐기와의 거리는 60cm 이상 유지한다.
- ③ 배관은 그 외부에 사용가스명, 최고사용압력, 가스흐름방 향을 표시해야 한다.
- ④ 배관을 고정 부착하는데 있어 관지름이 13mm 미만은 1m 마다하고 13mm 이상은 3m로 한다.
정답 확인
정답 ④
16번
열교환기 중 유체를 정수, 해수 등의 열매체로 필요한 온도 까지 유체온도를 강하시키는 것은?
- ① 가열기
- ② 과열기
- ③ 냉각기
- ④ 재비기
정답 확인
정답 ③
17번
수도본관의 수압이 2.4 kgf/cm2 일 때 본관에서 수도직결식 급수배관을 하면 물은 몇 m 높이까지 급수할 수 있겠는가? (단, 관내에서의 유체의 마찰손실은 없는 것으로 한다.)
- ① 12
- ② 24
- ③ 48
- ④ 72
정답 확인
정답 ②
18번
가스미터의 종류 중 회전식에 속하지 않는 것은?
- ① 오발식
- ② 크로바식
- ③ 로터리식
- ④ 루트식
정답 확인
정답 ②
19번
다익 송풍기라고도 하며 다수의 짧은 날개를 가진 송풍기로 서 풍량이 적은 저압용으로 사용되는 것은?
- ① 터보팬
- ② 시로코팬
- ③ 프로팰러팬
- ④ 리밋로드팬
정답 확인
정답 ②
20번
일반적인 급배수 배관의 시험 종류가 아닌 것은?
- ① 진공시험
- ② 수압시험
- ③ 기압시험
- ④ 만수시험
정답 확인
정답 ①
21번
배관작업에서의 안전사항으로 적합하지 않은 것은?
- ① 긴 관을 취급할 때는 가설 전선 등에 접촉되지 않도록 주의한다.
- ② 파이프 렌치 등 공구나 부품은 떨어뜨리지 않도록 주의 한다.
- ③ 오일 버너로 작업하는 경우는 연료통이나 탱크 부근에서 작업한다.
- ④ 높은 곳에서의 작업 시에는 추락재해 방지를 위해 안전 대를 착용하여야 한다.
정답 확인
정답 ③
22번
도시가스 공급 방식 중 저압 공급방식은 몇 kgf/cm2 미만으 로 수요자에게 공급하는가?
- ① 1 kgf/cm2
- ② 2 kgf/cm2
- ③ 5 kgf/cm2
- ④ 10 kgf/cm2
정답 확인
정답 ①
23번
급수 배관 설비에서 공기실(air chamber)을 설치하는 위치 로 가장 적합한 곳은?
- ① 급속 개폐식 수전 근처
- ② 펌프의 흡입구
- ③ 급수관의 끝
- ④ 소화전 출구
정답 확인
정답 ①
24번
다음 중 소방용 수원의 수위가 펌프보다 아래에 있을 때 설 치하는 것은?
- ① 가압 송수장치
- ② 프라이밍 물탱크
- ③ 옥상 물탱크
- ④ 스프링클러 설비
정답 확인
정답 ②
25번
집잔장치의 필요성 및 선택에 대한 고려사항을 설명한 것으 로 틀린 것은?
- ① 우수한 성능의 연소장치를 설치해야 한다.
- ② 설비가동 시 공기비를 적절히 조정해야 한다.
- ③ 가급적 쾌적한 생활환경을 만들어 대기오염으로 인한 공 해 방지에 필요하다.
- ④ 집진장치의 성능은 유입되는 가스 또는 물의 온도와는 관계가 없다.
정답 확인
정답 ④
27번
파이프 렌치의 크기를 표시하는 것은?
- ① 조우(jaw)에 물릴 수 있는 관의 최소지름
- ② 조우(jaw)를 맞대었을 때의 전 길이
- ③ 최소와 최대로 물릴 수 있는 관 지름의 평균값
- ④ 조우(jaw)를 최대로 벌린 전 길이
정답 확인
정답 ④
28번
프로판(C3H8)가스 절단에 대한 설명으로 틀린 것은?
- ① 후판 절단시는 아세틸렌보다 절단속도가 빠르다.
- ② 절단면 거칠기가 미세하여 깨끗하다.
- ③ 슬래그 제거가 쉽다.
- ④ 포갬 절단 시는 아세틸렌보다 절단속도가 느리다.
정답 확인
정답 ④
29번
주철관 전용 절단공구로 가장 적합한 것은?
- ① 체인 파이프 커터
- ② 기계 톱
- ③ 링크형 파이프 커터
- ④ 가스절단 토치
정답 확인
정답 ③
30번
호칭지름 20A인 강관을 곡률반지름 100mm로 90° 구부림 할 경우 곡선부 길이는 약 몇 mm 인가?
- ① 137
- ② 157
- ③ 274
- ④ 314
정답 확인
정답 ②
31번
배관 공작용 공구인 리드형 수동 나사절삭기의 호칭번호 2R4의 사용 관경 범위로 가장 적합한 것은?
- ① 15A ~ 32A
- ② 8A ~ 25A
- ③ 15A ~ 50A
- ④ 8A ~ 32A
정답 확인
정답 ①
32번
이종관의 접합방법에 대한 설명으로 틀린 것은?
- ① 강관과 연관을 접합할 때는 납땜용 니플을 사용한다.
- ② 강관과 주철관을 접합할 때는 납 주입 후 코킹작업을 하 여 기밀을 유지해야 한다.
- ③ 주철관과 도관을 접합할 때는 그 틈새에 마(얀)을 박은 후 모르타르를 채운다.
- ④ 콘크리트관과 주철관을 접합할 때는 그 틈새에 마(얀)을 박은 후 납을 채운다.
정답 확인
정답 ④
33번
스테인리스강관의 몰코(molco) 접합 시 사용하는 공구는?
- ① 봄볼
- ② 토치램프
- ③ 맬릿
- ④ 전용 압착공구
정답 확인
정답 ④
34번
관 지름 20A 이하의 동관 접합방법 중 주로 관의 분해 및 해체를 필요로 하는 곳에 이용되는 방법은?
- ① 빅토릭 접합
- ② 플래어 접합
- ③ 경납땜 접합
- ④ 슬리브 접합
정답 확인
정답 ②
35번
폴리에틸렌관의 이음에 대한 설명으로 틀린 것은?
- ① 이음의 종류에는 테이퍼조인트이음, 플랜지이음 등이 있 다.
- ② 인서트 이음은 인서트소켓을 사용하여 주로 50mm이하 의 관을 이음한다.
- ③ 용착 슬리브 이음 시 지그(jig)는 240℃ 이상으로 가열하 여 사용한다.
- ④ 용착 슬리브 이음은 이음부의 접합강도가 확실한 방법이 다.
정답 확인
정답 ③
36번
가스용접에서 1시간 동안 표준 불꽃으로 용접하는 경우 아 세틸렌의 소비량(L)으로 팁의 능력을 나타내는 형식은?
- ① 미국식
- ② 프랑스식
- ③ 독일식
- ④ 일본식
정답 확인
정답 ②
37번
석면시멘트관의 이음에서 2개의 플랜지와 2개의 고무링 및 1개의 슬리브에 의하여 이음하는 방식은?
- ① 슬리브 이음
- ② 기볼트 이음
- ③ 심플렉스 이음
- ④ 턴 앤드 그루브 이음
정답 확인
정답 ②
38번
주철관의 코킹작업 시 안전사항으로 옳지 않은 것은?
- ① 납 용해작업은 인화물질이 없는 곳에서 한다.
- ② 작업 주엥는 수분이 들어가지 않는 장소를 택한다.
- ③ 납 용융액은 취급할 때는 앞치마 장갑 등을 필이 착용한 다.
- ④ 납은 소켓에 넘치지 않도록 주의하여 조금씩 3~5회에 나누어 주입한다.
정답 확인
정답 ④
39번
안전밸브의 작동방버에 따른 종류가 아닌 것은?
- ① 스프링식 안전밸브
- ② 중추식 안전밸브
- ③ 지렛대식 안전밸브
- ④ 증기식 안전밸브
정답 확인
정답 ④
40번
액상합성수지의 나사용 패킹에 대한 설명으로 틀린 것은?
- ① 화학약품에 강하다.
- ② 내유성이 약하다.
- ③ 내열범위가 –30 ~ 130℃ 이다.
- ④ 증기, 기름, 약품배관에 사용할 수 있다.
정답 확인
정답 ②
41번
가교화 폴리에텔렌관의 특성에 대한 설명으로 틀린 것은?
- ① 내화학성이 우수하며 스케일이 생기지 않는다.
- ② 가볍고 신축성이 좋으며 유연성이 있어 배관시공이 용이 하다.
- ③ 관의 길이가 길고 가격이 저렴하며 시공 및 운반비가 저 렴하여 경제적이다.
- ④ 사용온도 범위는 0~60℃ 정도이다.
정답 확인
정답 ④
42번
동관의 두께별 분류 중 가장 두꺼운 것은?
- ① K형
- ② L형
- ③ M형
- ④ N형
정답 확인
정답 ①
43번
소구경의 관 이음쇠로서 관의 분해, 수리, 교체가 필요한 경 우 사용하는 이음쇠는?
- ① 엘보
- ② 리턴밴드
- ③ 니플
- ④ 유니언
정답 확인
정답 ④
44번
사용 압력이 300kgf/cm2 이상의 압축 공기 배관에 가장 적 합한 관은?
- ① 전기저항용접강관
- ② 배관용 탄소강관
- ③ 이음매 없는 강관
- ④ 단접 강관
정답 확인
정답 ③
45번
동합금 관이음쇠로 외부는 납땜, 내부는 관용 나사이음을 하게 되어 있는 부속품의 명칭은?
- ① 엘보 C × C 형
- ② 엘보 C × M 형
- ③ 엘보 C × F 형
- ④ 엘보 F × F 형
정답 확인
정답 ③
46번
합성수지 도료의 종류가 아닌 것은?
- ① 프탈산계
- ② 요소 멜라민계
- ③ 염화비닐계
- ④ 산화철 도료계
정답 확인
정답 ④
47번
내식성이 우수하며 저온 충격성이 크므로 한랭지 배관이 가 능하며 용접식, 몰코식, 플랜지식 이음시공이 가능한 관은?
- ① 구리관
- ② 스테인리스 강관
- ③ 주석관
- ④ 경질 염화비닐관
정답 확인
정답 ②
48번
암면보온재 중 900℃ 이상의 열설비 표면보온 단열재로 적 합한 것은?
- ① 하이울
- ② 홈 매트
- ③ 블랭킷
- ④ 파티션코어
정답 확인
정답 ①
49번
벨로스형 신축이음재의 재질로 많이 사용되는 재료는?
- ① 스테인리스 강
- ② 알루미늄
- ③ 납
- ④ 황동
정답 확인
정답 ①
50번
증기, 물, 기름 등의 배관에 사용되며 관내의 이물질을 제거 할 목적으로 사용되는 것은?
- ① 플로트 트랩
- ② 볼 탭
- ③ 팽창 뱁르
- ④ 스트레이너
정답 확인
정답 ④
51번

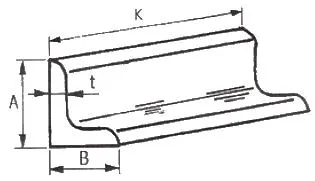

그림과 같은 부등변 ㄱ 형강의 치수 표시로 가장 적합한 것 은?
- ① L A × B × t – K
- ② H B × t × A – K
- ③ L K – t × A × B
- ④ ㄷ K – A × t × B
정답 확인
정답 ①
53번
3개의 좌표축의 투상이 서로 120°가 되는 축측 투상으로 평 면, 측면, 정면을 하나의 투상면 위에 동시에 볼 수 있도록 그려진 투상법은?
- ① 등각 투상법
- ② 국부 투상법
- ③ 정 투상법
- ④ 경사 투상법
정답 확인
정답 ①
54번
KS 재료 중에서 탄소강 주강품을 나타내는 “SC 410”의 기 호 중에서 “410”이 의미하는 것은?
- ① 최저 인장강도
- ② 규격 순서
- ③ 탄소 함유량
- ④ 제작 번호
정답 확인
정답 ①
55번
인접부분을 참고로 표시하는데 사용하는 선은?
- ① 숨은선
- ② 가상선
- ③ 외형선
- ④ 피치선
정답 확인
정답 ②
56번
치수 보조기호 중 지름을 표시하는 기호는?
- ① D
- ② ø
- ③ R
- ④ SR
정답 확인
정답 ②
60번
그림에서 나타난 배관 접합 기호는 어떤 접합을 나타내는 가?
- ① 블랭크(blank) 연결
- ② 유니언(union) 연결
- ③ 플랜지(flange) 연결
- ④ 칼라(collar) 연결 종이 문제집이 아닌 인터넷으로 문제를 풀고 자동으로 채점하며 모의고사, 오답 노트, 해설까지 제공하는 무료 기출문제 학습 프 로그램으로 실제 시험에서 사용하는 OMR 형식의 CBT를 제공합 니다. PC 버전 및 모바일 버전 완벽 연동 교사용/학생용 관리기능도 제공합니다. 에서 확인하세요.
정답 확인
정답 ④
