기계정비기능사 2005년 1회 기출문제

2005-07-17 시행 · 54문항

이 회차 문제 풀기 →
2번
NPSH(net positive suction head)란?
  1. ① 전 흡입양정
  2. ② 전 토출양정
  3. ③ 유효흡입헤드
  4. ④ 유효토출헤드
정답 확인

정답 ③

4번
다음 그림의 체인의 종류는?
기계정비기능사 2005년 1회 4번 문제 그림
  1. ① 로울러 체인
  2. ② 사일런트 체인
  3. ③ 링크 체인
  4. ④ 블록 체인
정답 확인

정답 ①

5번
설비보전 효과 측정을 위한 척도로 옳은 것은?
  1. ① 설비가동율 = (정미가동시간/부하시간)X100
  2. ② 고장도수율 = (고장시간/부하시간)X100
  3. ③ 고장강도율 = (고장횟수/부하시간)X100
  4. ④ 제품 단위당 보전비 = (생산단가/생산량)X100
정답 확인

정답 ①

7번
다음중 열화 손실의 요인이 되지 않는 것은?
  1. ① 품질 저하
  2. ② 생산력 저하
  3. ③ 원단위 증대
  4. ④ 납기의 단축
정답 확인

정답 ④

9번
전체 길이를 규격으로 표시하는 공구는?
  1. ① 스패너(SPANNER)
  2. ② 몽키 스패너(MONKEY SPANNER)
  3. ③ 오프 셋 렌치(OFF SET WRENCH)
  4. ④ L - 렌치(HEXAGON BAR WRENCH)
정답 확인

정답 ②

10번
다음은 배관도의 도시법에 대한 설명이다. 옳지 않은 것은?
  1. ① 파이프는 1개의 굵은 실선으로 나타낸다.
  2. ② 파이프의 굵기를 나타낼 때에는 파이프를 나타내는 선에 따라 아래 쪽에 기입한다.
  3. ③ 같은 도면 내에서의 파이프의 실선 굵기는 같게 한다.
  4. ④ 밸브,콕이 닫힌 상태를 도시할 때에는 검게 칠하여 나타 낸다.
정답 확인

정답 ②

11번
다음 스케치도에 관한 설명 중 틀린 것은?
  1. ① 재질 가공법은 기입할 필요가 없다.
  2. ② 조립에 필요한 사항은 기입한다.
  3. ③ 프리핸드로 그린다.
  4. ④ 측정한 치수를 기입한다.
정답 확인

정답 ①

12번
국제 표준화 기구를 나타내는 표준 규격기호는?
  1. ① ISO
  2. ② ANSI
  3. ③ BS
  4. ④ KS
정답 확인

정답 ①

13번
중량물을 취급하는데 있어 줄걸이 공구와 방법이 잘못된 것 은 어느 것인가?
  1. ① 와이어 로프의 각도는 60虔이내로 할 것
  2. ② 1본 줄걸이 작업은 하지 말 것
  3. ③ 하물의 특수성에 맞는 특수 기구를 사용할 것
  4. ④ 들고 있는 물체위에는 올라타서 작업을 할 것
정답 확인

정답 ④

14번
나사에서 M8 ×1은 무엇을 표시하는가?
  1. ① 나사의 유효지름이 8㎜인 미터가는 눈 나사
  2. ② 나사의 피치가 8㎜인 미터가는 눈 나사
  3. ③ 나사의 바깥지름이 8㎜인 미터가는 눈 나사
  4. ④ 나사의 안지름이 8㎜인 미터가는 눈 나사
정답 확인

정답 ③

15번
패킹, 박판, 형강 등 얇은 재료의 단면표시방법으로 옳은 것 은?
  1. ① 가는 실선 두줄로 표시한다.
  2. ② 색연필로 엷게 칠한다.
  3. ③ 실제치수와 관계없이 한개의 극히 굵은 실선으로 표시한 다.
  4. ④ 단면표시를 해서는 안된다.
정답 확인

정답 ③

17번
다음 심벌이 나타내는 뜻은?
기계정비기능사 2005년 1회 17번 문제 그림
  1. ① 도선의 교차
  2. ② 도선의 단락
  3. ③ 도선의 분기
  4. ④ 도선의 단자
정답 확인

정답 ①

18번
정비계획을 완전히 하여 정비수준이 상승하면 적어지는 고 장은?
  1. ① 초기고장
  2. ② 우발고장
  3. ③ 마모고장
  4. ④ 주기고장
정답 확인

정답 ③

19번
다음 중 한국 표준규격은 어느 것인가?
  1. ① KS
  2. ② BS
  3. ③ DIN
  4. ④ JIS
정답 확인

정답 ①

20번
납선 또는 동선을 부품의 곡선부분에 따라 굽힌 후 납선 또 는 동선의 윤곽을 따라서 종이위에 연필로 스케치하는 방법 은?
  1. ① 프리핸드에 의한 방법
  2. ② 프린트하는 방법
  3. ③ 모양(본)을 뜨는 방법
  4. ④ 카메라를 사용하는 방법
정답 확인

정답 ③

21번
검사, 정비, 수리 등의 보전작업 방법과 보전작업 시간의 표 준으로 맞는 것은?
  1. ① 보전작업 표준
  2. ② 정비검사 표준
  3. ③ 설비보전 표준
  4. ④ 설비 관계의 제 표준
정답 확인

정답 ①

22번
절단면에 해칭을 할 때 지켜야 할 사항 중 틀린 것은?
  1. ① 해칭 대신에 스머징(smudging)을 하여도 된다.
  2. ② 중심선에 대하여 45°굵은 실선과 등간격으로 표시한다
  3. ③ 같은 절단면 위에 나타나는 같은 부품의 절단 자리는 동 일한 해칭을 한다.
  4. ④ 인접하는 절단 자리의 해칭은 선의 방향 또는 각도를 바 꾸거나, 그 간격을 바꾸어서 구별한다.
정답 확인

정답 ②

24번
그림에서 볼트의 호칭 번호를 바로 적은 것은?
  1. ① M20×45
  2. ② M20×51
  3. ③ M22×45
  4. ④ M22×51
정답 확인

정답 ①

25번
설비의 고장율 곡선에서 초기고장기에 주로 발생하는 손실 (로스)은?
  1. ① 불량·수정로스
  2. ② 일시정체로스
  3. ③ 초기·수율로스
  4. ④ 고장로스
정답 확인

정답 ③

26번
상비품의 일상관리를 위해서는 아래 사항에 유의해야 한다. 유의 사항이 아닌 것은?
  1. ① 언제 주문 하는가
  2. ② 얼마만큼 주문 하는가
  3. ③ 정수형은 어느 한계인가
  4. ④ 최저 최고량
정답 확인

정답 ③

27번
스케치도의 작도순서에 해당되지 않는 사항은?
  1. ① 물체의 형상, 작동 등에 관한 개념을 확실히 파악한다.
  2. ② 정투상도로 할 것인가, 입체도로 그릴 것인가를 결정한 다.
  3. ③ 치수보조선, 치수선 및 화살표는 그리지 않는다.
  4. ④ 스케치의 크기를 결정한다.
정답 확인

정답 ③

28번
설비의 열화방지를 위하여 윤활유 주입, 청소, 조정 등의 작 업을 수시로 실시하여야 하는데 이 작업은 다음중 어느 것 과 관계가 있는가?
  1. ① 예방 보전
  2. ② 처리 보전
  3. ③ 개량 보전
  4. ④ 사후 보전
정답 확인

정답 ①

29번
제도할 때 1/2축척으로 그린 그림의 체적은?
  1. ① 1/4
  2. ② 1/16
  3. ③ 1/8
  4. ④ 1/2
정답 확인

정답 ③

30번
최고 재고량을 일정량으로 정해놓고 사용할 때마다 사용량 만큼을 발주해서 언제든지 일정량을 유지하는 방식은?
  1. ① 사용고 발주방식
  2. ② 상비품 발주방식
  3. ③ 정기 발주방식
  4. ④ 주문량 결정방식
정답 확인

정답 ①

31번
단계적인 출력제어가 가능한 실린더는?
  1. ① 테레스코프 실린더
  2. ② 탠덤 실린더
  3. ③ 다위치 실린더
  4. ④ 충격 실린더
정답 확인

정답 ②

32번
공기탱크 압력이 최고 압력을 초과하면 기기를 손상시키거 나 필요 이상의 출력이 생긴다. 어느 한도 이상으로 압력이 상승하면 이를 대기에 방출시켜 압력을 내린다. 이 역할을 하는 밸브는?
  1. ① 릴리이프 밸브
  2. ② 감압 밸브
  3. ③ 시퀀스 밸브
  4. ④ 언로드 밸브
정답 확인

정답 ①

33번
공기압력을 검출하여 설정치와 비교해서 전기접점을 개폐함 으로써 전기신호를 내는 기능을 할 수 있는 것은?
  1. ① 푸시버튼 스위치
  2. ② 마그네틱 스위치
  3. ③ 압력 스위치
  4. ④ 온도센서
정답 확인

정답 ③

34번
공기압회로에 있어서 방향제어밸브의 기계조작방식이 아닌 것은?
  1. ① 플런저방식
  2. ② 레버방식
  3. ③ 롤러방식
  4. ④ 스프링방식
정답 확인

정답 ②

35번

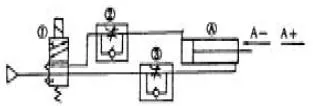

다음과 같은 유량제어밸브의 사용으로 얻어지는 실린더 운 동 속도제어의 장점은 어느 것인가?
기계정비기능사 2005년 1회 35번 문제 그림
  1. ① 속도 조정이 쉽다.
  2. ② 급속 운동이 된다.
  3. ③ 순차 작동이 된다.
  4. ④ 원격제어가 쉽다.
정답 확인

정답 ①

36번
다음중 석유계 작동유의 운전온도로서 적당한 범위의 값은 어느 것인가?
  1. ① 40 - 50℃
  2. ② 120 - 130℃
  3. ③ 130 - 150℃
  4. ④ 80 - 100℃
정답 확인

정답 ①

37번
다음의 밸브중에서 파일럿부가 있어서 파일럿 압력을 이용 하여 주 스풀을 작동시키는 것은?
  1. ① 차동 피스톤형 릴리이프 밸브
  2. ② 평형 피스톤형 릴리이프 밸브
  3. ③ 인라인형 체크 밸브
  4. ④ 앵글형 체크 밸브
정답 확인

정답 ②

38번
다음 그림에 맞는 명칭은?
기계정비기능사 2005년 1회 38번 문제 그림
  1. ① 미터 인 회로
  2. ② 미터 아웃 회로
  3. ③ 블리드 오프 회로
  4. ④ 그래쯔 회로
정답 확인

정답 ②

39번
고압용에 사용하는 고압 고무 호오스의 구조가 아닌 것은?
  1. ① 커버고무
  2. ② 슬리이브
  3. ③ 와이어블레이드
  4. ④ 면블레이드
정답 확인

정답 ②

40번
밸브의 양쪽 입구로 고압과 저압이 각각 유입될 때 고압쪽 이 출력되고 저압쪽이 폐쇄되는 밸브는?
  1. ① OR밸브
  2. ② 체크밸브
  3. ③ AND밸브
  4. ④ 급속배기밸브
정답 확인

정답 ①

41번
유압실린더에서 오일이 누출되는 경우가 아닌 것은?
  1. ① 실린더 배럴이 손상되었을 때
  2. ② 로드시일에서 오일이 샐 때
  3. ③ 유압유의 양이 규정보다 많을 때
  4. ④ 부품의 연결이 헐거울 때
정답 확인

정답 ③

42번
공기압 회로에 있어서 공기의 흐름을 일정방향으로 하고 역 방향으로는 흐르지 않게 하는 밸브는?
  1. ① 급속 배기 밸브
  2. ② 셔틀 밸브
  3. ③ 교축 밸브
  4. ④ 체크 밸브
정답 확인

정답 ④

43번
유압장치의 구성요소가 아닌 것은?
  1. ① 동력원(Power unit)
  2. ② 제어부(Control part)
  3. ③ 액추에이터(Actuator)
  4. ④ 공기(Air)
정답 확인

정답 ④

44번
다음 중 공기압 발생장치에 해당되지 않는 장치는?
  1. ① 송풍기
  2. ② 압축기
  3. ③ 공압 모터
  4. ④ 진공펌프
정답 확인

정답 ③

45번
다음의 공압 압력 제어 밸브 기호 명칭은?
기계정비기능사 2005년 1회 45번 문제 그림
  1. ① 릴리프 밸브(relief valve)
  2. ② 감압 밸브(reducing valve)
  3. ③ 시퀀스 밸브(sequence valve)
  4. ④ 무부하 밸브(unloading valve)
정답 확인

정답 ②

46번
다음의 회로는 액추에이터의 어떠한 조건에 부응한 형태인 가?
기계정비기능사 2005년 1회 46번 문제 그림
  1. ① 행정이 긴 실린더의 사용
  2. ② 행정이 짧은 실린더의 사용
  3. ③ 극소형의 실린더의 사용
  4. ④ 지름이 매우 큰 실린더의 사용
정답 확인

정답 ④

47번
그림의 기호가 갖고 있는 기능을 설명한 것 중 틀린 것은?
기계정비기능사 2005년 1회 47번 문제 그림
  1. ① 실린더 내의 압력을 제거할 수 있다.
  2. ② 실린더가 전진운동할 수 있다.
  3. ③ 실린더가 후진운동할 수 있다.
  4. ④ 모터가 정지할 수 있다.
정답 확인

정답 ①

48번
일반적으로 공유압기기에서 사용되는 압력계의 압력은 무엇 을 나타낸 것인가?
  1. ① 최고압력
  2. ② 평균압력
  3. ③ 절대압력
  4. ④ 게이지압력
정답 확인

정답 ④

49번
일반적으로 블록게이지를 사용할 때 주의 사항이 아닌 것 은?
  1. ① 치수가 큰 게이지를 수평으로 지지할 때는 에어리 점에 서 지지한다
  2. ② 게이지를 한번에 여러 개를 쥐지 말아야 한다
  3. ③ 게이지를 케이스에서 꺼내면 곧 닫아야 한다
  4. ④ 온도 변화는 3.5℃이상 변하게 하지 않도록 한다
정답 확인

정답 ④

50번
다음 중 안전모나 안전 벨트의 용도는?
  1. ① 작업 능률 가속용
  2. ② 전도(轉倒) 방지용
  3. ③ 작업자 용품의 일종
  4. ④ 추락 재해 방지용
정답 확인

정답 ④

51번
휘발유 및 가연성 가스의 화재는 어느 것에 속하는가?
  1. ① A급 화재
  2. ② B급 화재
  3. ③ C급 화재
  4. ④ D급 화재
정답 확인

정답 ②

52번
보호구의 구비 조건으로 틀린 것은?
  1. ① 방호 성능이 충분히 있어야 한다.
  2. ② 구조와 끝마무리는 양호하지 않아도 된다.
  3. ③ 작업에 방해가 안되도록 한다.
  4. ④ 겉모양과 표면이 외관상 좋아야 한다.
정답 확인

정답 ②

53번
물자 운반용 차량 통행로의 최소폭은?
  1. ① 1차선 + 1m의 폭
  2. ② 1차선 + 2m의 폭
  3. ③ 2차선 + 1m의 폭
  4. ④ 2차선 + 3m의 폭
정답 확인

정답 ①

54번
다음 중 강도율은 무엇에 대한 비율인가?
  1. ① 근로손실 일수
  2. ② 재해자수
  3. ③ 손실금액
  4. ④ 재해건수
정답 확인

정답 ①

55번
보호구를 사용할 때의 유의사항이 아닌 것은?
  1. ① 작업에 적절한 보호구를 선정한다.
  2. ② 작업자에게 올바른 사용방법을 빠짐없이 가르친다.
  3. ③ 작업장에는 가능한 많은 보호구를 비치한다.
  4. ④ 사용하는데 불편이 없도록 관리를 철저히 한다.
정답 확인

정답 ③

56번
세이퍼 작업에서 자주 일어나는 사고는?
  1. ① 일감의 이탈
  2. ② 회전 일감에 의한 감김
  3. ③ 회전 바이트에 의한 손가락 절단
  4. ④ 급속 이송 장치 작동시 충돌 사고
정답 확인

정답 ①

57번
인체에 침입하여 전신 중독을 일으키는 물질은?
  1. ① 산소
  2. ② 납
  3. ③ 석회석
  4. ④ 일산화탄소
정답 확인

정답 ②

58번
재해에 대한 설명으로 맞는 것은?
  1. ① 사고로 인한 물적, 인적 피해를 말한다.
  2. ② 돌발적으로 발생된 사건을 말한다.
  3. ③ 불안전한 행동으로 인하여 발생된 사건을 말한다.
  4. ④ 기술적인 결함의 원인을 말한다.
정답 확인

정답 ①

59번
파괴하중이 3ton인 와이어로프 2가닥으로 들어 올릴 수 있 는 정격하중은 얼마 인가? (단, 안전율(S)는 6 이다.)
  1. ① 500kg
  2. ② 1,000kg
  3. ③ 2,000kg
  4. ④ 3,000kg
정답 확인

정답 ②

60번
가스용기 취급시의 주의사항으로 부적합 한 것은?
  1. ① 용기의 온도는 40도 이하로 유지한다.
  2. ② 충격을 가하지 아니한다.
  3. ③ 용기의 쓰러짐을 방지하기 위하여 고임목을 사용한다.
  4. ④ 사용할 때에는 용기의 마개에 부착되어 있는 유류 및 먼 지를 제거한다. 종이 문제집이 아닌 인터넷으로 문제를 풀고 자동으로 채점하며 모의고사, 오답 노트, 해설까지 제공하는 무료 기출문제 학습 프 로그램으로 실제 시험에서 사용하는 OMR 형식의 CBT를 제공합 니다. PC 버전 및 모바일 버전 완벽 연동 교사용/학생용 관리기능도 제공합니다. 에서 확인하세요.
정답 확인

정답 ③
